VMware的三種網絡配置模式

歡迎來到藍隊云技術小課堂，每天分享一個技術小知識。

以vmvare和centos 舉例

三種模式：Bridged(橋接模式)、NAT(網絡地址轉換模式)、Host-Only(僅主機模式)

分別對應虛擬網卡：VMnet0（橋接模式）、VMnet1（僅主機模式）、VMnet8（NAT模式）

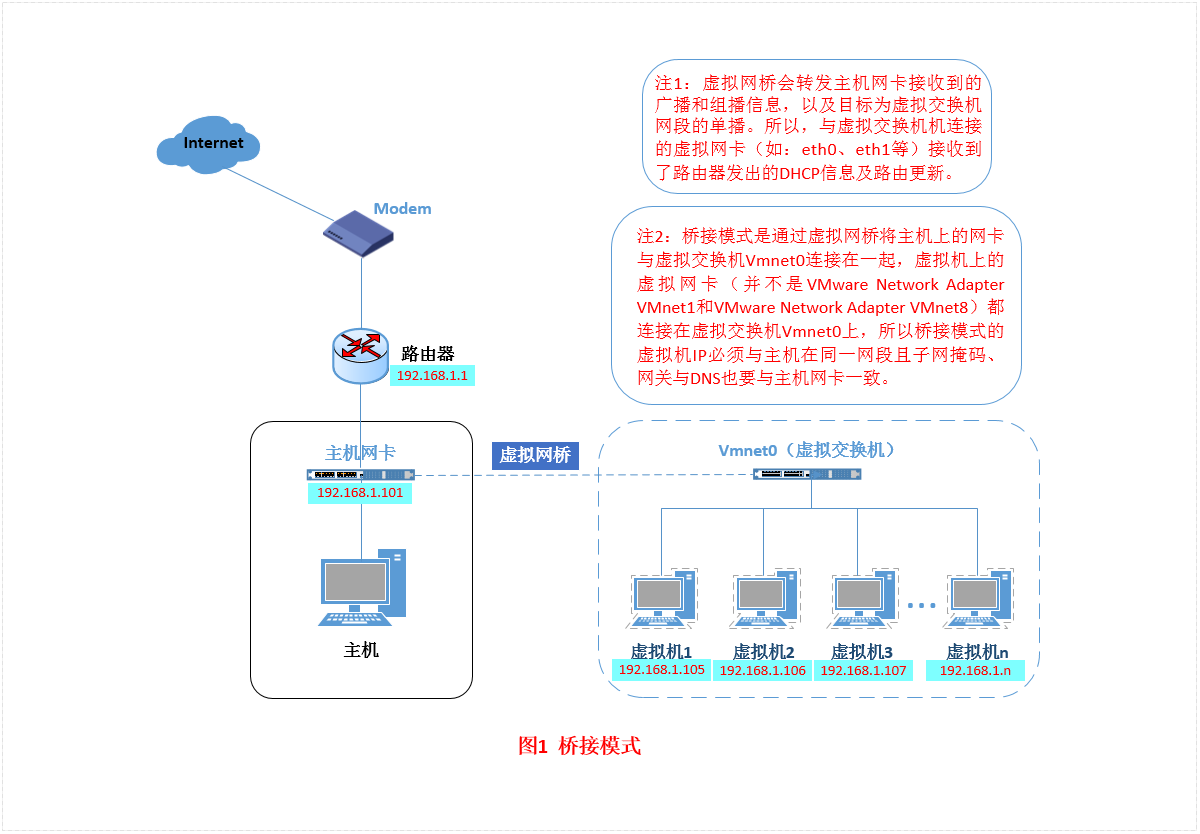

1.橋接模式

橋接模式就是將主機網卡與虛擬機虛擬的網卡利用虛擬網橋進行通信。在橋接的作用下，類似于把物理主機虛擬為一個交換機，所有橋接設置的虛擬機連接到這個交換機的一個接口上，物理主機也同樣插在這個交換機當中，所以所有橋接下的網卡與網卡都是交換模式的，相互可以訪問而不干擾。

注：橋接模式的虛擬機IP必須與主機在同一網段且子網掩碼、網關、DNS也要與主機網卡一致

把VM vare設置為橋接模式，進入虛擬機編輯網卡配置文件 /etc/sysconfig/network-scripts/ifcfg-eth0

IPADDR = 192.168.1.3 #設置虛擬機IP地址，與主機在同網段
NETMASK = 255.255.255.0 #設置子網掩碼
GATEWAY = 192.168.1.1 #設置網關，與主機一致
DNS1 = 192.168.1.1 #設置DNS 與主機相同

設置完重啟并ping外網

2.NAT模式

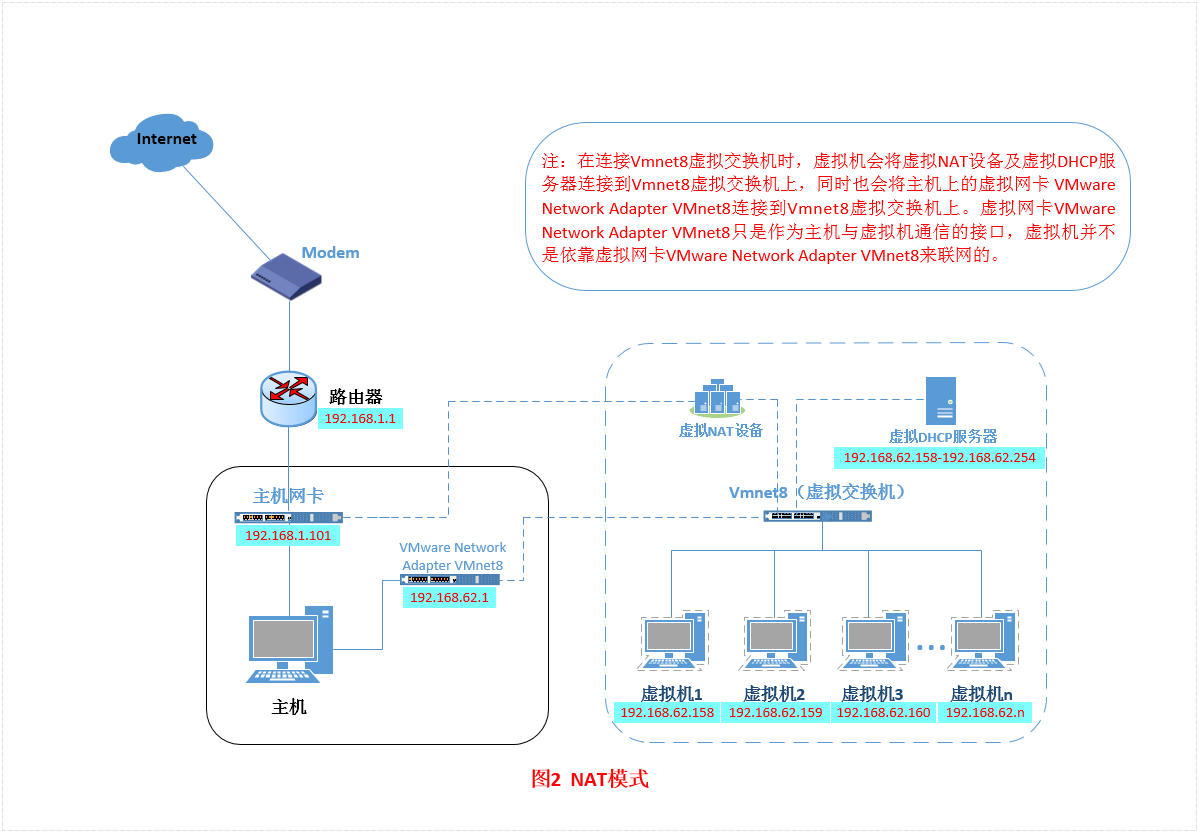

NAT模式借助虛擬NAT設備和虛擬DHCP服務器，使得虛擬機可以聯網。其網絡結構如下圖所示：

主機網卡直接與虛擬NAT設備相連，然后虛擬NAT設備與虛擬DHCP服務器一起連接在虛擬交換機VMnet8上

vmvare設置完成后，編輯網卡配置文件 /etc/sysconfig/network-scripts/ifcfg-eth0

DEVICE=eth0
TYPE=Ethernet
ONBOOT=yes
NM_CONTROLLED=yes
#動態
BOOTPROTO=dhcp
#靜態
IPADDR=192.168.27.165
NETMASK=255.255.255.0
GATEWAY=192.168.27.2
DNS1=192.168.27.1
#地址符合dhcp 從vmware虛擬網設置中查到
#HWADDR ip addr 查詢

設置完重啟網絡并ping外網

3.Host-only

Host-Only模式其實就是NAT模式去除了虛擬NAT設備，然后使用VMware Network Adapter VMnet1虛擬網卡連接VMnet1虛擬交換機來與虛擬機通信的，Host-Only模式將虛擬機與外網隔開，使得虛擬機成為一個獨立的系統，只與主機相互通訊。，如果要使得虛擬機能聯網，我們可以將主機網卡共享給VMware Network Adapter VMnet1網卡，從而達到虛擬機聯網的目的

vmvare設置

vmvare設置完成后，編輯網卡配置文件 /etc/sysconfig/network-scripts/ifcfg-eth0

DEVICE=eth0
TYPE=Ethernet
ONBOOT=yes
NM_CONTROLLED=yes
#動態
BOOTPROTO=dhcp
#靜態
IPADDR=192.168.150.165
NETMASK=255.255.255.0
GATEWAY=192.168.150.2
DNS1=192.168.150.1
#地址符合dhcp 從vmware虛擬網設置中查到
#HWADDR ip addr 查詢

如遇onboot=yes(開機自啟動)設置后 無法啟動 解決方案如下：

1.和 NetworkManager 服務有沖突，這個好解決，直接關閉 NetworkManger 服務就好了， service NetworkManager stop，并且禁止開機啟動 chkconfig NetworkManager off 。之后重啟就好了。

2和配置文件的MAC地址不匹配，這個也好解決，使用ip addr（或ifconfig）查看mac地址

3.查看/etc/sysconfig/network-scripts下，將其余無關的網卡位置文件全刪掉，避免不必要的影響，即只留一個以ifcfg開頭的文件，

4.將ifcfg-xxx文件中的DEVICE一行注釋掉。

5.將ifcfg-xxx中的NAME改為和文件名一致。

6.在VMWare的編輯-虛擬網絡編輯器中將網絡模式改為橋接。

7.看VMWare右下角的網絡適配器是否連接，如果沒有連接則連接上。

8.查看下你電腦有沒有禁用了VMware DHCP service和VMware NAT service 這幾個vm服務，如果禁用則開啟。

9.如果你改成了靜態ip別忘了將BOOTPROTO改為static。

解決ping不通百度

這時候咱們ping 114.114.114.114，114.114.114.114是國內移動、電信和聯統統用的DNS，發現是能夠ping通的，說明咱們已經能夠鏈接外網了，可是咱們ping m.lncdfzh.com.cn發現是ping不通的

vim /etc/resolv.conf

添加以下配置（三個中選一個，或者三個都加也是同樣的）

nameserver 114.114.114.114 nameserver 8.8.8.8 nameserver 1.1.1.1
